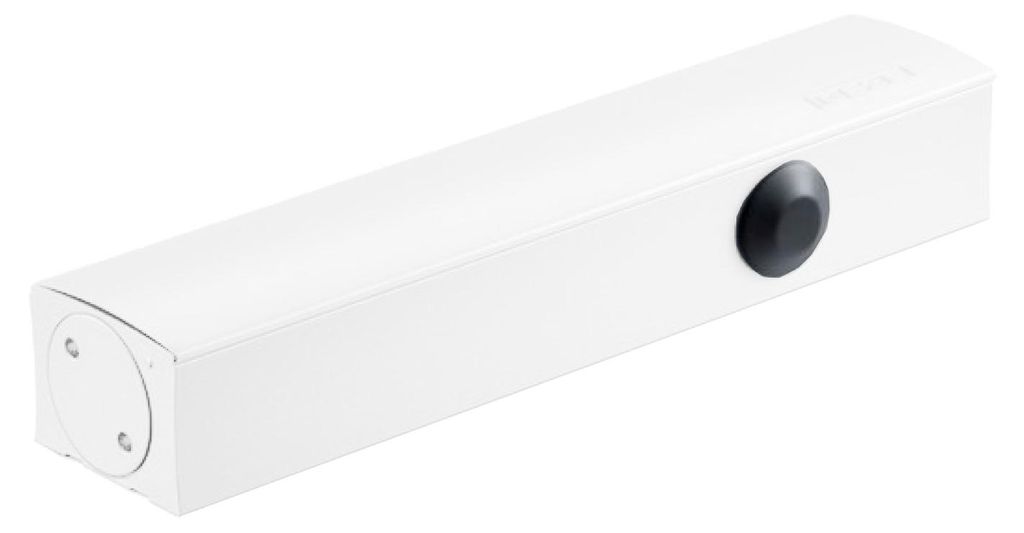

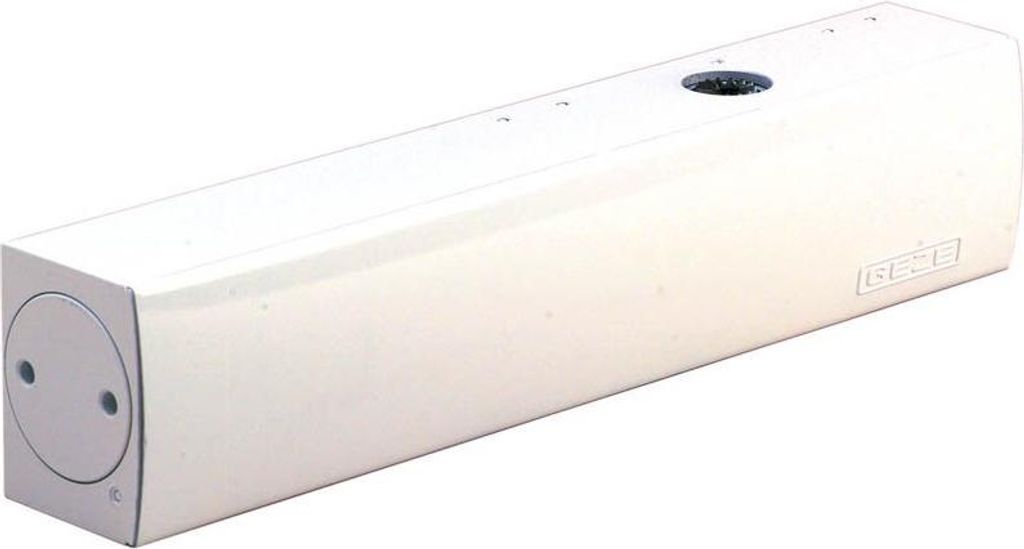

Ferme-porte à ciseaux TS 4000 blanc 9016 EN 1-6 sans tringlerie GEZE

GEZE TS-4000 - Ferme-porte - corps + bras, force 2-6, porte max 140, poids 120 kg, pour portes à 1 vantail.

Pour un vantail de porte d'une largeur maximale de 1400 mm et d'un poids de 120 kg.
Montage côté paumelles et côté opposé côté paumelles et côté paumelles.
Ne fait pas de distinction entre les portes à droite et à gauche.
Convient pour les portes d'entrée.

Informations de base :
* Dimensions du corps :287 x 60 x 46 (l x h x p)
* Force réglable force de fermeture taille 2-6 (5-7) selon EN 1154.
* Indicateur optique de la force de fermeture ajustée.
* Vitesse réglable vitesse de fermeture.
* Butée de fin de course réglable - pour bras.
* Résistance accrue réglable lors de l'ouverture d'un angle d'environ 85°.
* Régulation automatique des changements de température.
* Efficacité de fermeture à partir de 180°.
* Bras pour le chevauchement cadre / vantail - max. 70 mm.
* Bras rallongé pour le chevauchement cadre / vantail - max. 170 mm.

Variantes :
* Sans verrouillage.
* Avec verrouillage réglable dans la plage 75°-150°.
* TS 4000 - force du corps 2-6.
* TS 4000 force du corps 5-7.

Couleurs de base :
* Argent (EV1).
* Brun foncé (bronze foncé).
* Blanc (RAL 9016).


* Instructions d'installation - illustrées - pour la carrosserie.
* Gabarit de perçage - pour le corps.
* Vis de montage pour métal et bois - pour le corps corps.

Peut être commandé séparément :
* GEZE TS 4000 - Epaisseur du corps 2-6.
* GEZE TS 4000 - Résistance du corps 5-7.
* GEZE TS 2000/4000 - Bras.
* GEZE TS 2000/4000 - Bras avec verrouillage.
* GEZE TS 2000/4000 - Bras étendu bras rallongé.
* GEZE TS 4000 - Plaque de montage sous le sous le corps.
* GEZE TS 4000 - Plaques de montage pour les montages non standard.

Caractéristiques techniques
Force de fermeture : taille 2-6 (5-7) selon EN 1154
Largeur de l'ouvrant : jusqu'à 1400 mm (1600)
Poids de l'ouvrant : max. 120 kg
Longueur : 287 mm
Largeur : 60 mm
Profondeur : 46 mm
Efficacité de fermeture : à partir de 180°

Selon EN 1154 A, avec force de fermeture réglable par l'avant dans la plage de tailles 1-6,
Vitesse de fermeture et amortissement à l'ouverture,
avec indication visuelle de la taille,
Montage standard sur le vantail de porte/côté paumelles.
(avec tringlerie de blocage ne convient pas aux portes coupe-feu)

• Exécution : sans tringlerie
• Couleur : blanc (RAL 9016)
• Largeur de vantail jusqu'à(mm) : 1400
• Taille EN : EN 1-6
• Type de montage : montage sur panneau de porte côté paumelles, montage en tête côté opposé aux paumelles
• Temporisation à la fermeture : N
• Type : TS 4000
• Marque : Geze
• Indication de contenu (ST) :1

Ferme-porte TS 4000

Ferme-porte à tringlerie

supérieure

pour portes à butée jusqu'à 1400 mm, avec les caractéristiques suivantes : La force de fermeture selon EN 1154, taille 1-6 est réglable en continu par l'avant, amortissement d'ouverture réglable, vitesse de fermeture thermostabilisée réglable, toutes les fonctions réglables par l'avant. Domaine d'application : utilisable pour les portes à butée droite ou gauche sans modification. Convient pour les portes coupe-feu et pare-fumée (uniquement en combinaison avec une plaque de montage). Sans tringlerie.

1400 mm Hauteur du fermeur : 60 mm Profondeur du fermeur : 48 mm Longueur du fermeur : 287 mm Marque : GEZE

Ferme-porte TS 4000 blanc (RAL 9016) Unité : 1 pièce

GEZE TS 4000 Ferme-porte pour portes à un vantail jusqu'à 1400 mm de largeur GEZE TS 4000 Ferme-porte pour portes battantes à l'intérieur et à l'extérieur avec une largeur de vantail jusqu'à 1400 mm. Convient pour

TS 4000 blanc 9016 EN 1-6 sans rampe
