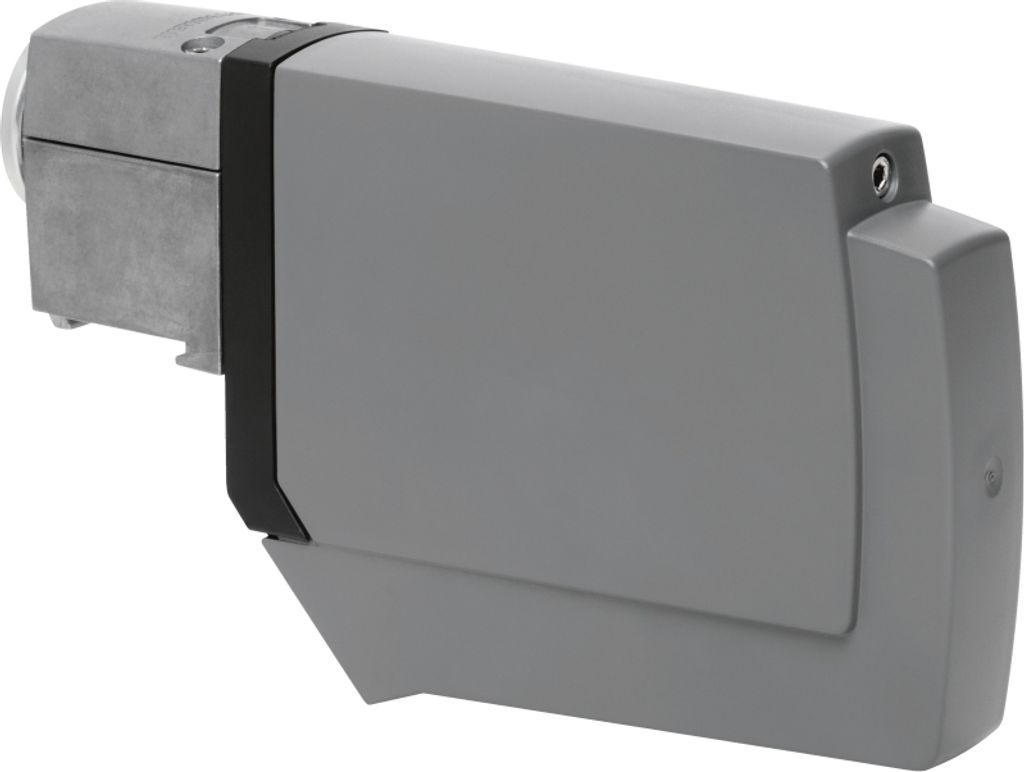

KATHREIN Universal Twin - Système d'alimentation UAS572

Kathrein UAS 572 Twin LNB - compatible avec Multifeed pour 2 abonnés Description du produit

Le Kathrein UAS 572 Twin LNB est une solution innovante pour la réception de signaux satellites en bande Ku. Que vous souhaitiez recevoir ASTRA, EUTELSAT ou TürkSat,système d'alimentation high-tech répond aux exigences de l'expérience télévisuelle moderne. Il répond aux spécifications strictes d'ASTRA pour les systèmes d'alimentation universels et est idéal pour les installations collectives utilisées de manière stationnaire et supportant deux polarisations et plages de fréquences.

Caractéristiques du Kathrein UAS 572

• Équipé d'un Twin LNB: permet de raccorder deux récepteurs sans nuire à la qualité du signal.
• Sélection indépendante: Chaque récepteur peut commuter indépendamment entre horizontal/vertical et bande basse/bande haute,qui garantit une utilisation flexible.
• Commutation par câble coaxial: la commutation horizontale/verticale et bande basse/bande haute s'effectue de manière simple et efficace via 14/18 V et 22 kHz,qui facilite l'installation.

Caractéristiques techniques

:

• Gamme de fréquences : 10.7-12.75 GHz
• Taux de bruit : 0.7 dB pour une qualité d'image claire et sans interférences
• Boîtier de protection contre les intempéries : garantit un fonctionnement fiable dans les conditions météorologiques les plus diverses
• Matériel de montage inclus : Pour une installation rapide et simple directement après l'achat

Avantages pour différentes applications

Le Kathrein UAS 572 Twin LNB n'est pas seulement adapté aux foyers privés, il est également excellent pour les installations collectives. Grâce à sa compatibilité multifeed, il peut être facilement intégré dans des systèmes existants afin de fournir un signal TV de haute qualité à plusieurs abonnés. En outre, le LNB est compatible avec les modèles d'antennes Kathrein CAS 60/80/90/120,qui augmente la flexibilité dans le choix de l'antenne.

Consignes de sécurité

Veuillez suivre attentivement les instructions d'installation. Assurez-vous que toutes les connexions électriques sont sûres et que les mesures de protection contre les intempéries sont respectées afin d'éviter tout dommage dû aux intempéries. En cas d'installation en altitude, des mesures de sécurité appropriées doivent être prises.

Veillez à configurer les sorties en fonction de l'utilisation du raccordement afin d'exploiter pleinement le potentiel du produit

• Compatible multifeed pour deux abonnés Le Kathrein UAS 572 Twin LNB permet la réception de signaux satellites pour deux récepteurs au maximum, idéal pour les installations collectives.
• Compatible avec les principaux satellites Réception des signaux en bande Ku, y compris ASTRA, EUTELSAT et TürkSat, pour une expérience télévisuelle variée.
• Conforme aux spécifications ASTRAproduit est conforme aux normes élevées des spécifications ASTRA pour les systèmes d'alimentation universels.
• Excellentes caractéristiques techniques Avec une gamme de fréquences de 10,7 à 12,75 GHz et un niveau de bruit de seulement 0,7 dB pour une excellente qualité de signal.

•


Caractéristiques de construction

• Type de LNC : Digital-/Universal-Twin-LNC
• Compatible avec Multifeed

LNC pour la réception de :

• - Astra
• - Hotbird
• - Eutelsat

Caractéristiques de performance

• Niveau de bruit (typ.) (dB) : 0.8
• Gain (dB) : 50
• 1. Fréquence de l'oscillateur (GHz) : 9.75
• 2. Fréquence de l'oscillateur (GHz) : 10.6
• 22 KHz Fréquence de commutation
• 0 KHz Fréquence de commutation
• Tension de commutation LNC 14/18 V
• min. Tension d'alimentation à distance 1, verticale (V) : 11.5
• max. tension d'alimentation à distance 1, verticale (V) : 14.8
• min. Tension d'alimentation à distance 2, horizontal. (V) : 15.5
• tension max. d'alimentation à distance 2, horizontal. (V) : 19
• min. Fréquence d'entrée, bande basse (GHz) : 10.7
• fréquence d'entrée max., bande basse (GHz) : 11.7
• min. Fréquence d'entrée, bande haute (GHz) : 11.7
• fréquence d'entrée max., bande haute (GHz) : 12.75
• min. Fréquence de sortie, bande basse (MHz) : 950
• fréquence de sortie max., bande basse (MHz) : 1950
• min. Fréquence de sortie, bande haute (MHz) : 1100
• fréquence de sortie max., bande haute (MHz) : 2150
• Consommation de courant (A) : 175
• Découplage de polarisation (dB) : 25

Connexions

• Nombre de sorties : 2

Caractéristiques du boîtier

• Protection contre l'humidité : boîtier étanche
• Largeur (cm) : 13.5
• Hauteur (cm) : 23.5
• Profondeur (cm) : 4.4

Poids (g) : 800

Twin-LNB (deux sorties commutables)
Deux raccordements sans multicommutateur supplémentaire

• Pour la réception de satellites en bande Ku,
• comme par ex. ASTRA, EUTELSAT ou TürkSat
• Les systèmes d'alimentation sont conformes à la spécification ASTRA
• cation pour les systèmes d'alimentation universels
• Pour les installations collectives avec deux polarisations
• et deux gammes de fréquences (bande basse/bande haute ou analogique/numérique)
• Pour la polarisation linéaire
• L'alimentation électrique est assurée par un câble d'alimentation
• Compatible avec Multifeed grâce à sa structure compacte
• Protection complète du LNB et des raccordements de câbles
• dans un boîtier ventilé, indice de protection : IP 54

• Qualité du système (G/T)
• (à 11,3/12,5 GHz)
• CAS 60 : 14,7/15,7 dB/K
• CAS 75 : 17,2/18,2 dB/K
• CAS 90 : 18,8/19,8 dB/K
• CAS 120 : 22,0/23,0 dB/K
• Sortie/Impédance Ohm 2 x F-connecteur/75 4 x F-connecteur/75 4 x F-connecteur/75
• Rapport signal/bruit du système d'alimentation/25 ° dB type. 0,8
• Gain dB > 50

Le Kathrein UAS 572 est un Twin LNB universel pour le raccordement direct de deux récepteurs satellite numériques, la série UAS de Kathrein est considérée depuis des années comme la classe de référence dans le domaine des LNB.

Caractéristiques de l'article

• Système d'alimentation universel Twin
• Convient aux miroirs paraboliques CAS 60/80/90/120
• Gamme de fréquences 10,70 - 12,75 GHz
• 2 sorties commutables (14/18 V, 0/22 kHz)
• Consommation de courant 175 mA
• Compatible avec les multifeds
• Gain >50 dB
• Rapport signal/bruit LNB 0,8 dB
• Type UAS 572
• N° d'art. du fabricant 20110018

Kathrein
Twin LNB
UAS 572
Pour la réception de satellites en bande Ku, comme par ex. ASTRA, EUTELSAT ou TürkSat
Le système d'alimentation est conforme à la spécification ASTRA pour les systèmes d'alimentation universels
Pour les installations collectives avec deux polarisations et deux gammes de fréquences (2 x bande basse/bande haute)
Pour la polarisation linéaire
Équipé d'un Twin LNB (deux sorties commutables)
Pour deux raccordements sans multiswitch supplémentaire
Possibilité de sélection horizontale/verticale indépendante, Bande basse/bande haute à partir de chaque récepteur
La commutation horizontale/verticale, bande basse/bande haute se fait par le câble coaxial par 14/18 V et 22 kHz

- Système d'alimentation universel double ; 10,70-12,75 GHz ;
- 2 sorties commutables (14/18 V, 0/22 kHz) ;
- Consommation de courant : 175 mA ; compatible multifeed
- 2 polarisations (H+V) commutables avec 14/18V ;
- 10,70-11,70/11,70-12,75 GHz commutable avec 22 kHz ;
- Rapport signal/bruit LNB 0,8 dB ; amplification > 50 dB

Kathrein Système d'alimentation UAS 572

Fabricant:Kathrein
Désignation:Système d'alimentation Univ Twin
Type:UAS 572
Version:Twin LNB
Couleur:gris
Avec boîtier de protection:oui
Multiswitch intégré:oui
Nombre de sorties:2
Alimentation terrestre:non
Enregistrement:autres

Système d'alimentation Kathrein UAS 572 : plus de détails

Système d'alimentation universel twin, 10,70-12,75 GHz, 2 sorties commutables 14-18 V, 0-22 kHz, consommation de courant typ. 175 mA, compatible multifeed

- Twin UAS 572, Unité d'emballage : 1 pce, EAN : 4021121468841

Système d'alimentation double universel 10,70-11,70 et 11,70-12,75 GHz
Pour la réception de satellites en bande Ku, comme ASTRA, EUTELSAT ou TürkSat
Protection complète du LNB et des raccordements de câbles dans un boîtier ventilé, indice de protection : IP 54
Compatible avec les multifeds grâce à sa structure compacte (CAS 60/80/90/120)

Système d'alimentation universel double, 10,70-12,75 GHz, 2 sorties commutables (14/18 V, 0/22 kHz), consommation électrique : 175 mA, compatible multifeed 2 polarisations (H+V) commutables avec 14/18 V, 10,70-11,70/11,70-12,75 GHz commutable avec 22 kHz, facteur de bruit LNB 0,8 dB, gain supérieur à 50 dB

Fiche d'information : KATHREIN UAS 572 - Convertisseur d'antenne satellite - Twin LNB Groupe d'antennes Fabricant KATHREIN-Werke Fabricant Art. 20110018 Modèle UAS 572 EAN/UPC 4021121468841 Description du produit : KATHREIN UAS 572 - convertisseur d'antenne satellite Type de convertisseur d'antenne satellite Dimensions (largeur x profondeur x hauteur) 23.5 cm - 13.5 cm - 4.4 cm Poids 0.8 kg Gamme d'ondes 10.7 - 11.7 GHz, 11.7 - 12.75 GHz Type de convertisseur Twin-LNB Détails généraux Type de produit Convertisseur d'antenne satellite Largeur 23.5 cm Profondeur 13.5 cm Hauteur 4.4 cm Poids 0.8 kg Antenne Gamme d'ondes 10.7 - 11.7 GHz, 11.7 - 12.75 GHz Impédance 75 Ohms Type de convertisseur Twin-LNB Connexions Type de connexion 2 x antenne satellite (connecteur F)
